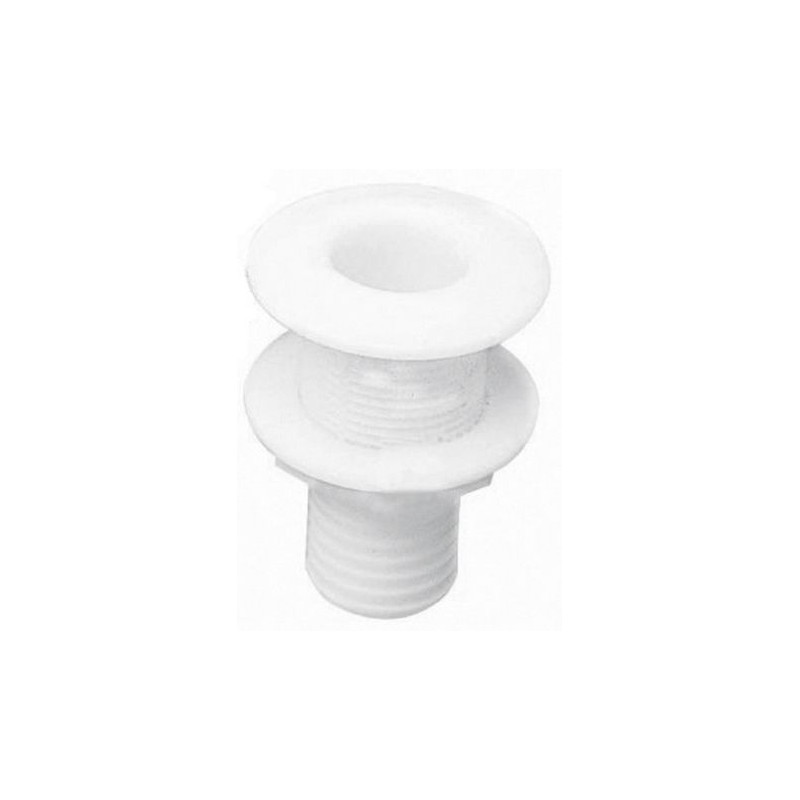

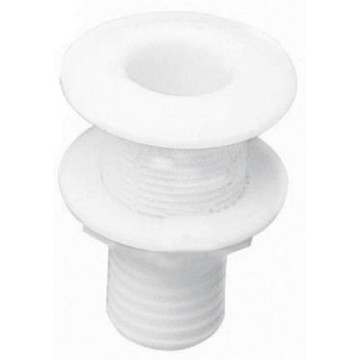

Passe-coque cannelé flush

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin et aux UV.
Peuvent être utilisés avec des mastics.

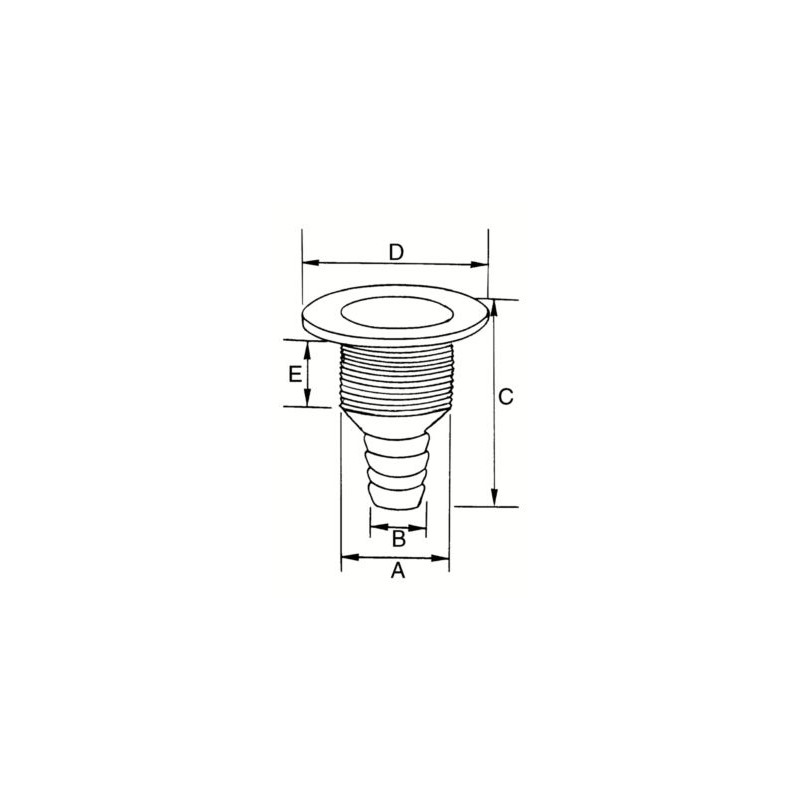

DIMENSIONS (cf shéma)
Ø A 1" 1/2
Ø B 38 mm
C 94 mm
Ø D 70 mm
E 45 mm

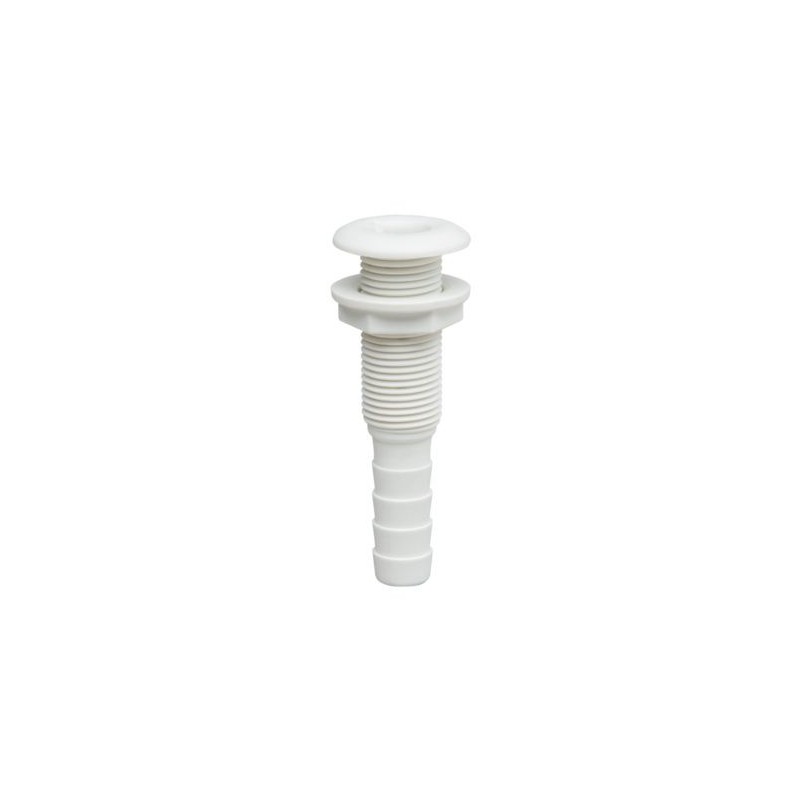

Passe coque plastique chromé 1/2"

Passe-coque en polyamide 6, fileté avec collerette standard blanc ø39mm, résistant parfaitement à l'environnement salin et aux UV.

Ø A : 25 mm
Couleur : Blanc
Ø B : 1"
Long. C : 155 mm
Ø D : 39 mm
Conformité : EN ISO 11812:2001-7.4
Bouchon optionnel : 62171

Passe coque laiton ½''

Nable rond, sans trou, avec bouchon imperdable, avec joint torique.
Polyamide blanc

CARACTERISTIQUES
Ø collerette 46 mm
Hauteur ht 63 mm
Hauteur nable seul 27 mm
Ø encastrement 28mm
Hauteur encastrement 21mm
Ø int. mini. 19mm

Longueur 81mm
Pour tuyau Øi 1 1/2"

Passe coque laiton 1 1/4''

Passe-coque cannelé en Polyamide 6 résistant à l'environnement salin et aux UV pour tuyau Ø 20mm.

Les passe-coque coudés permettent :
-un gain de place important lorsqu'ils sont utilisés avec un tuyau courant le long de la coque.
-d'éviter de faire un coude avec le tuyau, qui peut représenter une amorce de rupture.
-une installation simplifiée par une seule personne à l'intérieur de la coque. Permet un bon maintien lors du serrage de l'écrou.

DIMENSIONS
Encombrement total (A) 79mm
Ø tuyau (B) 20mm
C 33 mm
D 3/4"
Ø ext. (E) 47 mm
F 18 mm
G 63 mm

Nables polyamide avec joint torique.
Ovale
Avec trous
Dim. collerette : 48 x 36 mm
Hauteur nable seul : 19,5 mm
Haut. encastr. : 15 mm
Ø int. mini : 19 mm
Bouchon de rechange : 16713

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin et aux UV.

Peuvent être utilisés avec des mastics au silicone.

DIMENSIONS (cf shéma)
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.
Höhe 94 mm.


DIMENSIONEN (siehe Schema)
Ø A 1''
Ø B 25 mm
C 94 mm
Ø D 52 mm
E 45 mm

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin et aux UV.

Peuvent être utilisés avec des mastics au silicone.

DIMENSIONS (cf shéma)
Ø A 20 mm
Ø B 3/4"
C 94 mm
Ø D40 mm
E 45 mm

longueure totale : 74.5 mm
diamètre intérieur : 27mm
diamètre pas de visse : 32.5 mm (perçage en 33)
dimètre extèrieure : 55mm

bouchon rouge pour Esssence
Longueur 70mm
Ø 2"

Nable inox 316, livré avec clé.
Ici modèle pour Essence bien que la photo montre le modèle pour Diesel

Ø tuyau 38 mm / 1.5"
Ø trou 45 mm
Hauteur totale 84 mm
Hauteur encastrement 76 mm

Bouchon de rechange : 48750
Clé de rechange : 48830

Dalot à clapet, à découper à la longueur requise (de 50mm à 190 mm).
Conforme à la norme CE.
