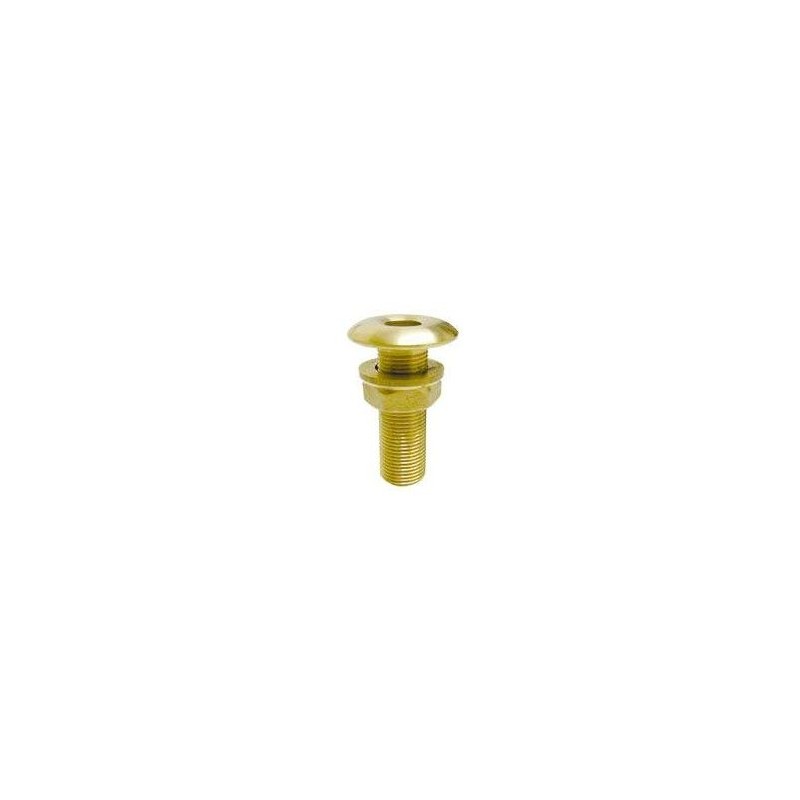

Passe coque laiton

bouchon rouge pour Esssence
Longueur 70mm
Ø 2"

Nable inox 316, livré avec clé.
Ici modèle pour Essence bien que la photo montre le modèle pour Diesel

Ø tuyau 38 mm / 1.5"
Ø trou 45 mm
Hauteur totale 84 mm
Hauteur encastrement 76 mm

Bouchon de rechange : 48750
Clé de rechange : 48830

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin et aux UV.

Peuvent être utilisés avec des mastics au silicone.

DIMENSIONS (cf shéma)
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Le nable de remplissage d'eau de pont est généralement une ouverture située sur le pont du bateau, conçue pour permettre le remplissage du réservoir d'eau douce à bord. Ce dispositif est souvent équipé d'un bouchon ou d'un couvercle pour empêcher l'eau de mer ou d'autres contaminants d'entrer dans le réservoir.

Nâble polyamide blanc pour vissage sur double coque.
Epaisseur de cloison utile : 80 mm.
Bouchon 1/4 de tour.

Collerette Ø 43 mm.
Hauteur hors-tout 107 mm / hauteur nable seul 96 mm
Ø d'encastrement 27 mm / hauteur d'encastrement 91 mm
Ø intérieur mini : 19 mm

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin et aux UV.

Peuvent être utilisés avec des mastics au silicone.

DIMENSIONS (cf shéma)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

Passe coque laiton 1 1/4''

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.
Höhe 94 mm.


DIMENSIONEN (siehe Schema)
Ø A 1''
Ø B 25 mm
C 94 mm
Ø D 52 mm
E 45 mm

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin et aux UV.

Peuvent être utilisés avec des mastics au silicone.

DIMENSIONS (cf shéma)
Ø A 20 mm
Ø B 3/4"
C 94 mm
Ø D40 mm
E 45 mm

Nable inox 316, livré avec clé.
Ici modèle pour eaux noires bien que la photo montre le modèle pour Diesel

Ø tuyau 51 mm / 2"
Ø hors tout 89 mm
Hauteur totale 89 mm
Hauteur encastrement 82 mm

Passe-coque cannelé en Polyamide 6 résistant à l'environnement salin et aux UV.

Les passe-coque coudés permettent :
- un gain de place important lorsqu'ils sont utilisés avec un tuyau courant le long de la coque.
- d'éviter de faire un coude avec le tuyau, qui peut représenter une amorce de rupture.
- une installation simplifiée par une seule personne à l'intérieur de la coque. Permet un bon maintien lors du serrage de l'écrou.

DIMENSIONS
Encombrement total (A) 84mm
Ø tuyau (B) 25mm
C 33 mm
D 1"
Ø ext. (E) 54 mm
F 25 mm
G 70 mm

ØA: 22.7mm
ØB: 1"
Long. C : 62mm
Ø D : 39mm

Passe coque laiton ½''

Passe coque polyamide noir
Diamètre intérieur : 25 mm
Diamètre extérieur (filetage) : 34 mm
Longueur : 100 mm
Epaisseur max coque : 60 mm

B : 1''
C : 100 mm
D : 42 mm
E : 75 mm
F : 30 mm

Passe-coque en polyamide 6 résistant parfaitement à l'environnement salin ainsi qu'aux UV.

Peuvent être utilisés avec des mastics sans silicone

Nables polyamide avec joint torique.
Ovale
Avec trous
Dim. collerette : 48 x 36 mm
Hauteur nable seul : 19,5 mm
Haut. encastr. : 15 mm
Ø int. mini : 19 mm
Bouchon de rechange : 16713

Ø1 1/2"
Longueur 60mm
Eau: bouchon bleu
