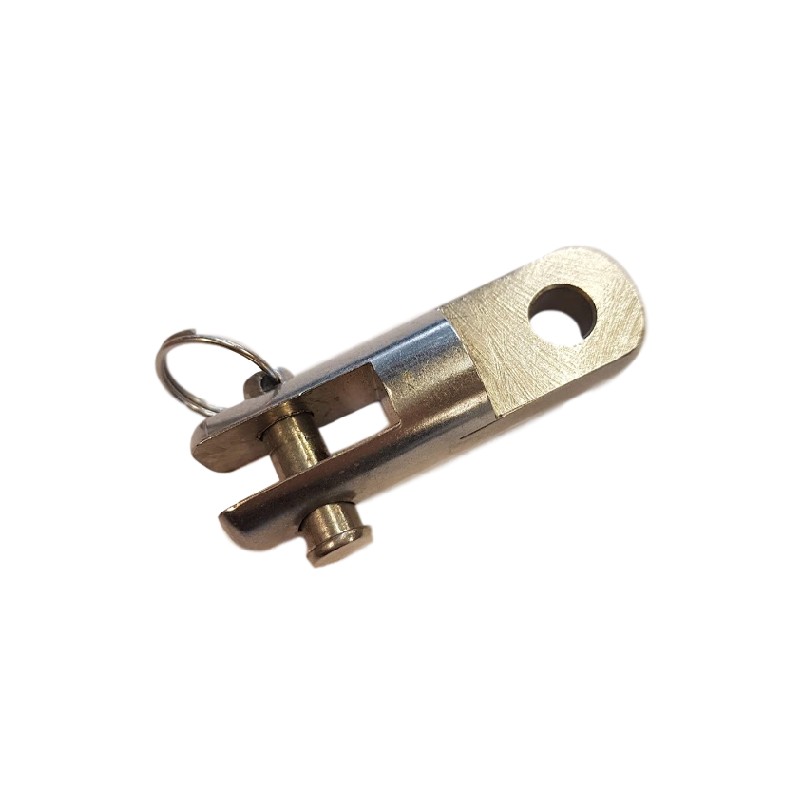

Toggle, Auge / Gabel

Lochstange, breite 16 mm
Löcher: ø 6.4 mm
Dicke: 1.6 mm

Gewinde (GW) :M6
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :9
Innere Länge (iL) :10
Länge 1 (L1) :47
Länge 2 (L2) :25
Material-Durchmesser (ø) :6
Material :Edelstahl A4 - AISI 316

GIBB Edelstahl Wantenspanner mit Gabel + Auge
C: 192 mm - 7 9/16"
B: 143 mm - 5 5/8".
D: 8 mm - 5/16"
A: 8 mm - 5/16"
E: 6 mm - 1/4"
K: 7 mm - 17/64"
Bruchlast: 2032 kg 4480lbs

Aus rostfreiem Edlstahl AISI 316, hochglanzpoliert. Sorgfältige Verarbeitung, Gleitgewinde, großzügige Maße für einen großen Spannungsbereich.

Gweind D1 4MA
L1. 115mm
A 5.5mm
D 4mm
H 8mm
LG 175mm
Arbeitslast 410KG

Lochstange, breite 19 mm
Löcher: ø 8 mm
Dicke: 2 mm

Püttings
Aus rostfreiem Stahl.


Pütting, länge 203 mm
Breite: 25 mm
Löcher: ø 6.4 + 9.5 mm
Dicke: 1.6 mm

Lochstangen
Aus rostfreiem Stahl.


Lochstange, breite 13 mm
Löcher: ø 5 mm
Dicke: 1.6 mm

Gedrehte Wantenspanner mit bearbeiteten Gabelköpfen aus Edelstahl A4 AISI 316.
Sorgfältige Verarbeitung, gleitende Gewinde, großzügig bemessen, um einen größeren Verstellbereich zu erreichen.

G M12
L1 270mm
L2 385mm
Bi 14mm
Ø 12,

Spanner aus rostfreiem Stahl, beidseitig mit geschlossenem Auge.
Länge 90/140 mm
Durchmesser Auge innen 8 mm

Aus hochglanzpoliertem Edelstahl AISI 316. Sorgfältige Verarbeitung, verschiebbare Gewinde, die für einen größeren Verstellbereich ausreichend dimensioniert sind.

Gewinde SW: 5 mm
L2: 92 mm
L1: 130 mm
L3: 7 mm
D1: 3 mm
D2: 5 mm
D3: 9 mm
A1: 3 mm


Bruchlast 680kg

aus edelstahl
Ein "Gabelkopf" ist in der Regel ein schlaufenförmiges Teil, das zur Verbindung von Elementen der Takelage verwendet wird. Das Auge bezieht sich auf das schlaufenförmige Teil. Der Stift ist wahrscheinlich ein Befestigungselement, das vielleicht zur Sicherung der Verbindung verwendet wird.
A:9.5mm
B: 8.7mm
D1: 8.8mm
D2: 7.7mm
L: 40mm

Aus rostfreiem Edelstahl AISI 316.

Ø seil 7mm
A 187mm
B 240mm
C 6mm
D 13mm

Achsabstand (A) :145 mm
Breite (B) :15
Innere Breite (iB) :9
Länge (L) :155 mm
Material-Durchmesser (ø) :5
Poids: 5.5g
Material :Edelstahl A2 - AISI 304

Gedrehte Wantenspanner mit bearbeiteten Gabelköpfen aus Edelstahl A4 AISI 316.
Sorgfältige Verarbeitung, gleitende Gewinde, großzügig bemessen, um einen größeren Verstellbereich zu erreichen.

Verstellbare Länge: Stufenlos verstellbar.
Innere Länge (iL):10 mm
Länge 1 (L1):230 mm
Bruchlast in KG:910 kg
Materialnummer:1.4401
Durchmesser des Materials (ø):6 mm
Material: Edelstahl A4 - AISI 316
Die Kavität :SW8
Länge 2 (L2) :160 mm
Gewindetyp: Metrisches Gewinde
Gewinde (GW):M6
Innere Breite (iB) :7.5 mm

Ersatzteile:
Bolzen für Spannvorrichtung: 126.8279406 20
Gebrochener Ring: 500.SBR1215X

Aus hochglanzpoliertem Edelstahl AISI 316. Sorgfältige Verarbeitung, verschiebbare Gewinde, reichlich dimensioniert, um einen größeren Einstellbereich zu erhalten.

Gewinde D1 4MA
L1. 115mm
A 5.5mm
D 4mm
H 8mm
LG 175mm
Arbeitslast 410KG

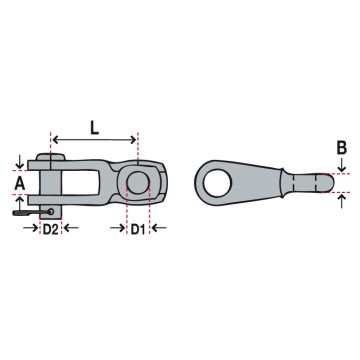

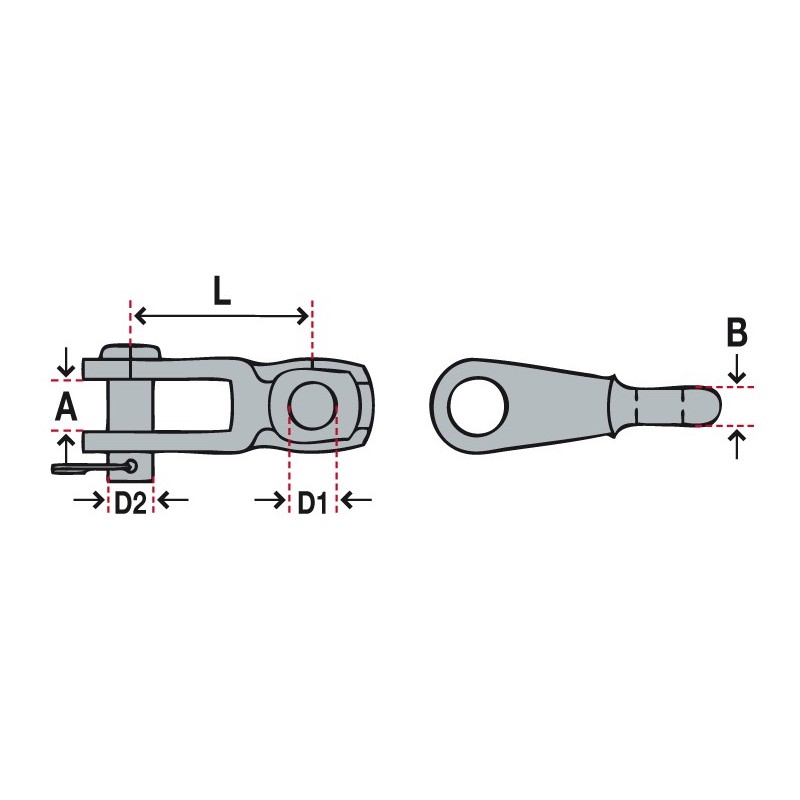

A:6mm
B: 4.8mm
D1: 4.8mm
D2: 3.65mm
L: 27mm
