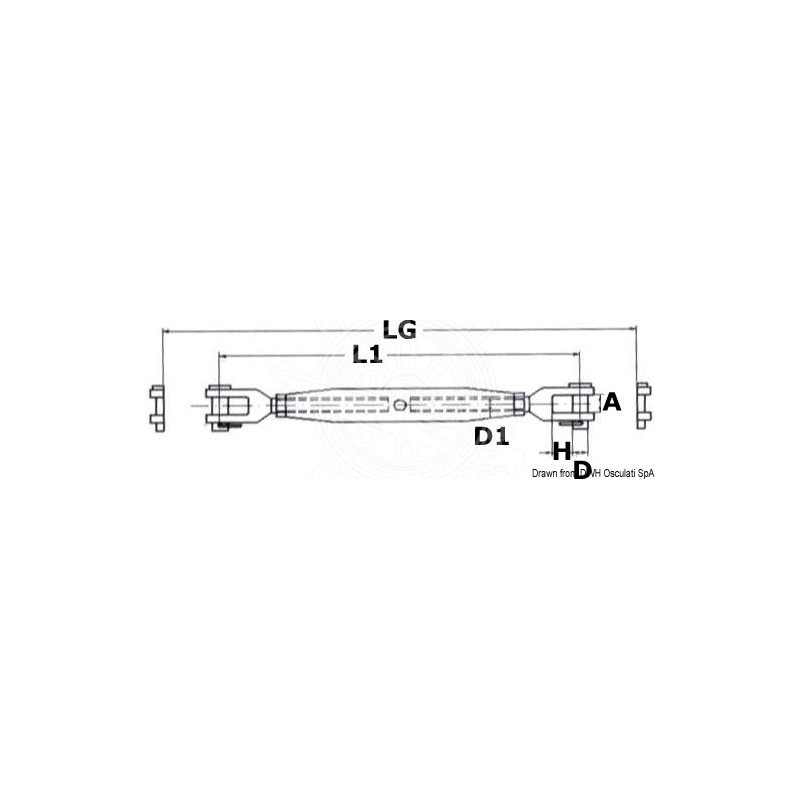

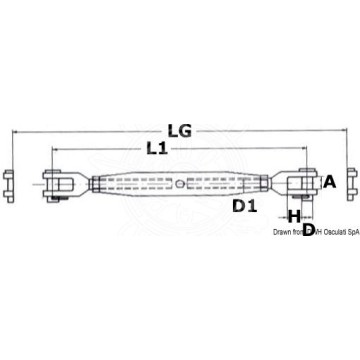

Wantenspanner mit Gabeln (mehrere Größen verfügbar)

GIBB Edelstahl Wantenspanner mit Gabel + Auge
C: 192 mm - 7 9/16"
B: 143 mm - 5 5/8".
D: 8 mm - 5/16"
A: 8 mm - 5/16"
E: 6 mm - 1/4"
K: 7 mm - 17/64"
Bruchlast: 2032 kg 4480lbs

Toggle, Auge / Gabel | Bolzen 10mm
Durchmesser des Lochs 11mm
A:12mm
B: 10.5mm
D1: 11mm
D2: 9.6mm
L: 52mm

Lochstange, breite 19 mm
Löcher: ø 8 mm
Dicke: 2 mm

Achsabstand (A) :145 mm
Breite (B) :15
Innere Breite (iB) :9
Länge (L) :155 mm
Material-Durchmesser (ø) :5
Poids: 5.5g
Material :Edelstahl A2 - AISI 304

Lochstange, breite 16 mm
Löcher: ø 6.4 mm
Dicke: 1.6 mm

A:6mm
B: 4.8mm
D1: 4.8mm
D2: 3.65mm
L: 27mm

Gewinde (GW) :M8L
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :10
Innere Länge (iL) :12
Länge 1 (L1) :52
Länge 2 (L2) :25
Material-Durchmesser (ø) :8
Material :Edelstahl A4 - AISI 316

Püttings
Aus rostfreiem Stahl.


Pütting, länge 203 mm
Breite: 25 mm
Löcher: ø 6.4 + 9.5 mm
Dicke: 1.6 mm

Sicherungsstifte mit Velcroverschluss für Wantenspanner mit Blockierungsschrauben.
Verpackung mit 4 Stück

Ø 2 bis 3.2 mm
Pin Länge: 8 bis 13 mm

Gedrehte Wantenspanner mit bearbeiteten Gabelköpfen aus Edelstahl A4 AISI 316.
Sorgfältige Verarbeitung, gleitende Gewinde, großzügig bemessen, um einen größeren Verstellbereich zu erreichen.

Verstellbare Länge: Stufenlos verstellbar.
Innere Länge (iL):10 mm
Länge 1 (L1):230 mm
Bruchlast in KG:910 kg
Materialnummer:1.4401
Durchmesser des Materials (ø):6 mm
Material: Edelstahl A4 - AISI 316
Die Kavität :SW8
Länge 2 (L2) :160 mm
Gewindetyp: Metrisches Gewinde
Gewinde (GW):M6
Innere Breite (iB) :7.5 mm

Ersatzteile:
Bolzen für Spannvorrichtung: 126.8279406 20
Gebrochener Ring: 500.SBR1215X

Spanner aus rostfreiem Stahl, beidseitig mit geschlossenem Auge.
Länge 90/140 mm
Durchmesser Auge innen 8 mm

Aus hochglanzpoliertem Edelstahl AISI 316. Sorgfältige Verarbeitung, verschiebbare Gewinde, die für einen größeren Verstellbereich ausreichend dimensioniert sind.

Gewinde SW: 5 mm
L2: 92 mm
L1: 130 mm
L3: 7 mm
D1: 3 mm
D2: 5 mm
D3: 9 mm
A1: 3 mm


Bruchlast 680kg

Gewinde (GW) :M6
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :9
Innere Länge (iL) :10
Länge 1 (L1) :47
Länge 2 (L2) :25
Material-Durchmesser (ø) :6
Material :Edelstahl A4 - AISI 316

Aus Edelstahl Bolzen 3.6mm
A:5.5mm
B: 5.5mm
D1: 4.9mm
D2: 3.6mm
L: 24mm

aus edelstahl
Ein "Gabelkopf" ist in der Regel ein schlaufenförmiges Teil, das zur Verbindung von Elementen der Takelage verwendet wird. Das Auge bezieht sich auf das schlaufenförmige Teil. Der Stift ist wahrscheinlich ein Befestigungselement, das vielleicht zur Sicherung der Verbindung verwendet wird.
A:9.5mm
B: 8.7mm
D1: 8.8mm
D2: 7.7mm
L: 40mm

Gewinde (GW) :M6L
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :9
Innere Länge (iL) :10
Länge 1 (L1) :47
Länge 2 (L2) :25
Material-Durchmesser (ø) :6
Material :Edelstahl A4 - AISI 316
