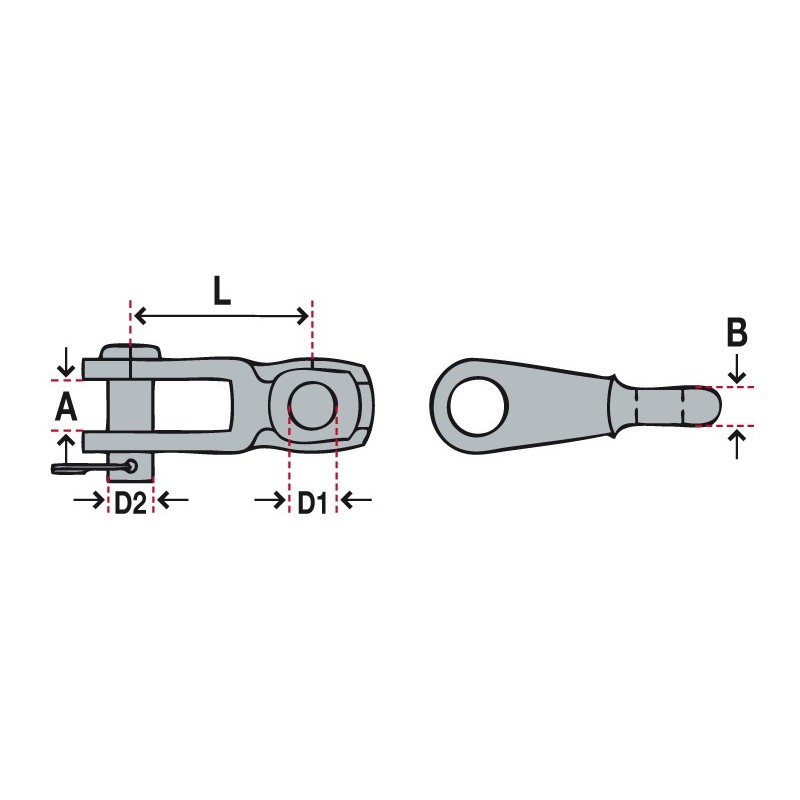

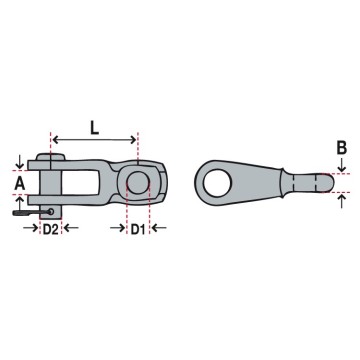

Toggle, Auge / Gabel

aus edelstahl
Ein "Gabelkopf" ist in der Regel ein schlaufenförmiges Teil, das zur Verbindung von Elementen der Takelage verwendet wird. Das Auge bezieht sich auf das schlaufenförmige Teil. Der Stift ist wahrscheinlich ein Befestigungselement, das vielleicht zur Sicherung der Verbindung verwendet wird.
A:9.5mm
B: 8.7mm
D1: 8.8mm
D2: 7.7mm
L: 40mm

Gedrehte Wantenspanner mit bearbeiteten Gabelköpfen aus Edelstahl A4 AISI 316.
Sorgfältige Verarbeitung, gleitende Gewinde, großzügig bemessen, um einen größeren Verstellbereich zu erreichen.

Verstellbare Länge: Stufenlos verstellbar.
Innere Länge (iL):10 mm
Länge 1 (L1):230 mm
Bruchlast in KG:910 kg
Materialnummer:1.4401
Durchmesser des Materials (ø):6 mm
Material: Edelstahl A4 - AISI 316
Die Kavität :SW8
Länge 2 (L2) :160 mm
Gewindetyp: Metrisches Gewinde
Gewinde (GW):M6
Innere Breite (iB) :7.5 mm

Ersatzteile:
Bolzen für Spannvorrichtung: 126.8279406 20
Gebrochener Ring: 500.SBR1215X

Gewinde (GW) :M8L
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :10
Innere Länge (iL) :12
Länge 1 (L1) :52
Länge 2 (L2) :25
Material-Durchmesser (ø) :8
Material :Edelstahl A4 - AISI 316

Gewinde (GW) :M6
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :9
Innere Länge (iL) :10
Länge 1 (L1) :47
Länge 2 (L2) :25
Material-Durchmesser (ø) :6
Material :Edelstahl A4 - AISI 316

Aus rostfreiem Edlstahl AISI 316, hochglanzpoliert. Sorgfältige Verarbeitung, Gleitgewinde, großzügige Maße für einen großen Spannungsbereich.

Gweind D1 4MA
L1. 115mm
A 5.5mm
D 4mm
H 8mm
LG 175mm
Arbeitslast 410KG

Püttings
Aus rostfreiem Stahl.


Pütting, länge 203 mm
Breite: 25 mm
Löcher: ø 6.4 + 9.5 mm
Dicke: 1.6 mm

Sicherungsstifte mit Velcroverschluss für Wantenspanner mit Blockierungsschrauben.
Verpackung mit 4 Stück

Ø 2 bis 3.2 mm
Pin Länge: 8 bis 13 mm

Aus Edelstahl Bolzen 3.6mm
A:5.5mm
B: 5.5mm
D1: 4.9mm
D2: 3.6mm
L: 24mm

Aus hochglanzpoliertem Edelstahl AISI 316. Sorgfältige Verarbeitung, verschiebbare Gewinde, die für einen größeren Verstellbereich ausreichend dimensioniert sind.

Gewinde SW: 5 mm
L2: 92 mm
L1: 130 mm
L3: 7 mm
D1: 3 mm
D2: 5 mm
D3: 9 mm
A1: 3 mm


Bruchlast 680kg

Toggle, Auge / Gabel | Bolzen 10mm
Durchmesser des Lochs 11mm
A:12mm
B: 10.5mm
D1: 11mm
D2: 9.6mm
L: 52mm

Lochstange, breite 19 mm
Löcher: ø 8 mm
Dicke: 2 mm

Lochstangen
Aus rostfreiem Stahl.


Lochstange, breite 13 mm
Löcher: ø 5 mm
Dicke: 1.6 mm

Gedrehte Wantenspanner mit bearbeiteten Gabelköpfen aus Edelstahl A4 AISI 316.
Sorgfältige Verarbeitung, gleitende Gewinde, großzügig bemessen, um einen größeren Verstellbereich zu erreichen.

G M12
L1 270mm
L2 385mm
Bi 14mm
Ø 12,

Gewinde (GW) :M6L
Gewindeart :Metrisches Gewinde
Innere Breite (iB) :9
Innere Länge (iL) :10
Länge 1 (L1) :47
Länge 2 (L2) :25
Material-Durchmesser (ø) :6
Material :Edelstahl A4 - AISI 316

Aus hochglanzpoliertem Edelstahl AISI 316. Sorgfältige Verarbeitung, verschiebbare Gewinde, reichlich dimensioniert, um einen größeren Einstellbereich zu erhalten.

Gewinde D1 4MA
L1. 115mm
A 5.5mm
D 4mm
H 8mm
LG 175mm
Arbeitslast 410KG

Aus hochglanzpoliertem Edelstahl AISI 316. Sorgfältige Verarbeitung, verschiebbare Gewinde, die für einen größeren Verstellbereich ausreichend dimensioniert sind.

Gewinde SW: 5 mm
L1: 92 mm
L2: 130 mm
iB: 3 mm
iL: 3 mm
GW : 6 mm

Bruchlast 680kg

Nur 2 Stück auf Lager
