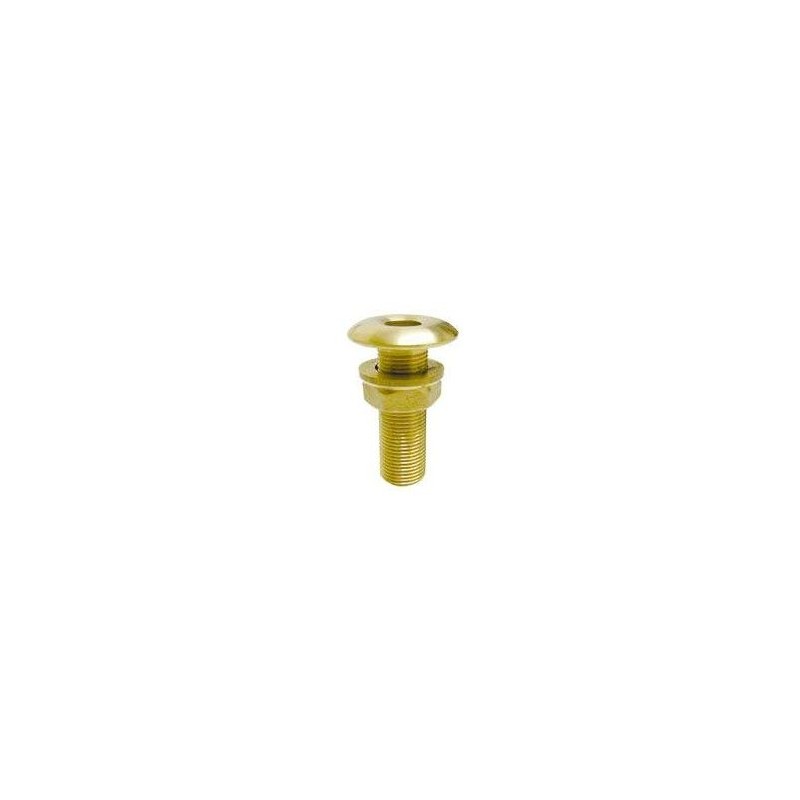

Bord-Durchbruch Ms58 Pilz-Ausführung

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Kann mit Silikonkitt verwendet werden.
Höhe Ht 94 mm.


DIMENSIONEN (siehe Schema)
Ø A 25 mm
Ø B1"
C94 mm
Ø D52 mm
E45 mm

Durchmesser: 27.5mm

Hüllendurchführung aus Polyamid 6, Gewinde mit weißem Standardkragen ø39mm, absolut salzwasser- und UV-beständig.

Ø A: 25 mm.
Farbe: Weiß
Ø B: 1"
Länge. C: 155 mm
Ø D: 39 mm
Konformität: EN ISO 11812:2001-7.4
Optionaler Verschluss: 62171

Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
- eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
- Vermeidung einer Biegung des Schlauchs, die eine Sollbruchstelle darstellen kann.
- eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

(A) 84mm
Ø (B) 25mm
C 33 mm
D 1"
Ø ext. (E) 54 mm
F 25 mm
G 70 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Dalot mit Klappe, die auf die erforderliche Länge zugeschnitten wird (von 50 mm bis 190 mm).
Entspricht der CE-Norm.

Konischer Adapter aus Gummi für nicht standardmässige Durchmesser und Gewinde

Weißes Polyamidkabel zum Anschrauben an Doppelschalen.
Nutzbare Wandstärke: 80 mm.
Verschluss mit einer Vierteldrehung.

Flansch Ø 43 mm.
Gesamthöhe 107 mm / Höhe Nable allein 96 mm.
Einbau-Ø 27 mm / Einbauhöhe 91 mm.
Min. Innen-Ø: 19 mm

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.

Schalenpass Polyamid schwarz
Durchmesser innen: 25 mm
Außendurchmesser (Gewinde): 34 mm
Länge: 100 mm
Max. Dicke der Schale: 60 mm

B : 1''
C: 100 mm
D: 42 mm
E: 75 mm
F: 30 mm

Hüllendurchführungen aus Polyamid 6, die sowohl in salzhaltiger Umgebung als auch unter UV-Licht absolut beständig sind.

Können mit silikonfreien Dichtungsmitteln verwendet werden.

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Decksverschraubung aus Edelstahl 316, wird mit Schlüssel geliefert.
Hier Modell für Schwarzwasser, obwohl das Foto das Modell für Diesel zeigt.

Ø Rohr 51 mm / 2"
Ø über alles 89 mm
Höhe gesamt 89 mm
Einbauhöhe 82 mm

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema)
Ø A 15 mm
Ø B 1/2"
C 94 mm
Ø D35 mm
E 45 mm

Tankeinfüllstutzen mit integriertem Schloss. Wenn der Tankdeckel abgeschlossen wird, so ist das Gewinde deaktiviert und der Deckel kann nicht geöffnet werden. Eine Kunststoffkappe schützt das Edelstahl Schließwerk vor Verunreinigung. Der Deckel ist durch ein kurzes Edelstahl Sicherungsseil vor dem Verlieren geschützt.

für Schlauch-Øi 1 1/2"
Länge 81mm

Bord-Durchbruch Ms58 Pilz-Ausführung 1/2"

Gesamtlänge: 74.5 mm
innerer Durchmesser: 27 mm
Durchmesser Schraubengang: 32.5 mm (Bohrung in 33)
Außendurchmesser: 55mm
