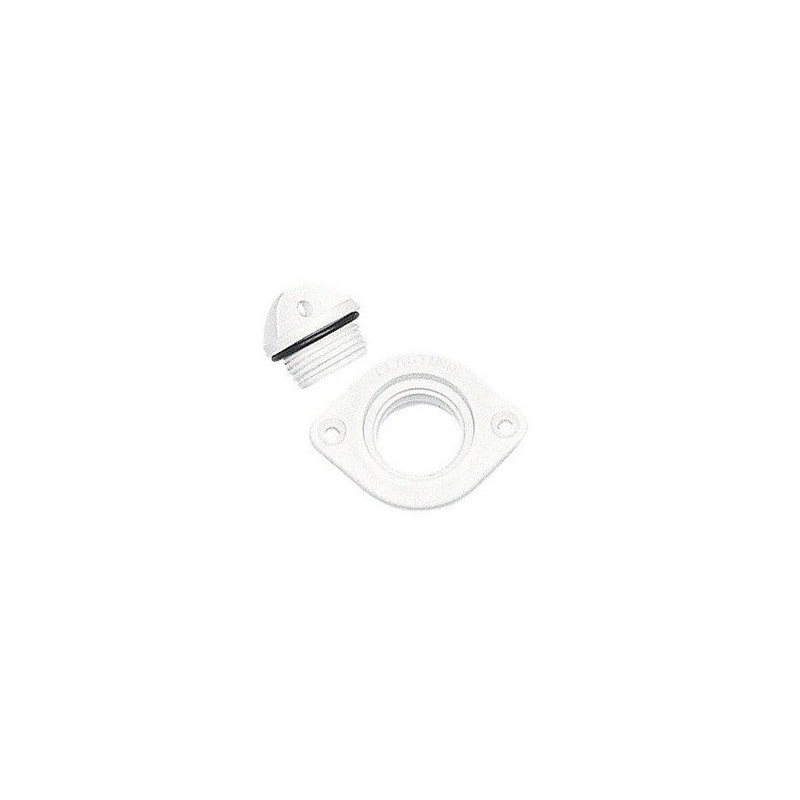

Ovaler Nabel aus Polyamid mit Befestigungslöchern

Durchmesser: 27.5mm

Winkelborddurchlass 3/4" für Schlauch Ø 20
Geriffelte Rumpfdurchführung aus Polyamid 6, das salzhaltiger Umgebung und UV-Strahlung standhält.

Gekröpfte Rumpfdurchführungen ermöglichen :
-Eine erhebliche Platzersparnis, wenn sie mit einem Schlauch verwendet werden, der entlang des Rumpfes verläuft.
-Eine Biegung des Schlauchs zu vermeiden, da diese eine Bruchkante darstellen kann.
-Eine vereinfachte Installation durch eine einzige Person im Inneren des Rumpfes. Ermöglicht einen guten Halt beim Anziehen der Mutter.

ABMESSUNGEN
Platzbedarf gesamt (A) 79mm.
Ø Rohr (B) 20mm
C 33 mm
D 3/4"
Ø außen (E) 47 mm
F 18 mm
G 63 mm

Rumpfdurchlässe aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.
Können mit Kitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/2
Ø B 38 mm
C 94 mm
Ø D 70 mm
E 45 mm

Decksverschraubung aus Edelstahl 316, wird mit Schlüssel geliefert.
Hier Modell für Benzin, obwohl das Foto das Modell für Diesel zeigt.

Ø Rohr 38 mm / 1.5"
Ø Loch 45 mm
Höhe gesamt 84 mm
Einbauhöhe 76 mm

Ersatzstopfen: 48750
Ersatzschlüssel: 48830

Konischer Adapter aus Gummi für nicht standardmässige Durchmesser und Gewinde

Schalenpass Polyamid schwarz
Durchmesser innen: 25 mm
Außendurchmesser (Gewinde): 34 mm
Länge: 100 mm
Max. Dicke der Schale: 60 mm

B : 1''
C: 100 mm
D: 42 mm
E: 75 mm
F: 30 mm

Hüllendurchführungen aus Polyamid 6, die sowohl in salzhaltiger Umgebung als auch unter UV-Licht absolut beständig sind.

Können mit silikonfreien Dichtungsmitteln verwendet werden.

Weißes Polyamidkabel zum Anschrauben an Doppelschalen.
Nutzbare Wandstärke: 80 mm.
Verschluss mit einer Vierteldrehung.

Flansch Ø 43 mm.
Gesamthöhe 107 mm / Höhe Nable allein 96 mm.
Einbau-Ø 27 mm / Einbauhöhe 91 mm.
Min. Innen-Ø: 19 mm

Der Deckwassereinfüllstutzen ist in der Regel eine Öffnung auf dem Deck eines Bootes, die dazu dient, den Frischwassertank an Bord zu füllen. Diese Vorrichtung ist oft mit einem Stopfen oder Deckel versehen, um zu verhindern, dass Meerwasser oder andere Verunreinigungen in den Tank gelangen.

Tankeinfüllstutzen mit integriertem Schloss. Wenn der Tankdeckel abgeschlossen wird, so ist das Gewinde deaktiviert und der Deckel kann nicht geöffnet werden. Eine Kunststoffkappe schützt das Edelstahl Schließwerk vor Verunreinigung. Der Deckel ist durch ein kurzes Edelstahl Sicherungsseil vor dem Verlieren geschützt.

für Schlauch-Øi 1 1/2"
Länge 81mm

Verchromte Kunststoffschalen-Durchführung 1/2"

Bord-Durchbruch Ms58 Pilz-Ausführung 1 1/4"

Rumpfdurchführungen aus Polyamid 6, die perfekt gegen Salzwasser und UV-Strahlung beständig sind.

Können mit Silikonkitt verwendet werden.

DIMENSIONEN (siehe Schema).
Ø A 1" 1/4
Ø B 35 mm
C 94 mm
Ø D 65 mm
E 45 mm

Runder Nable, ohne Loch, mit unverlierbarem Stopfen, mit O-Ring.
Polyamid weiß

EIGENSCHAFTEN
Ø Flansch 46 mm
Höhe 63 mm
Höhe Nable allein 27 mm
Ø Einbauhöhe 28 mm
Höhe der Einfassung 21 mm
Ø innen min. 19mm

Aus poliertem Edelstahl AISI 316.
Gewölbter Kopf.
Von 1/4" x 10
A 10mm
B 15mm
C 38mm
D 19.8mm
Ø 7mm

Tankeinfüllstutzen BENZIN 2" 50mm Rot

NACH ISO 4567
Messing verchromt, farbiger KS-Deckel zur schnellen Identifizierung: Wasser=blau, Treibstoff=rot. Patenter Verschluß, ohne Werkzeug zu öffnen.
