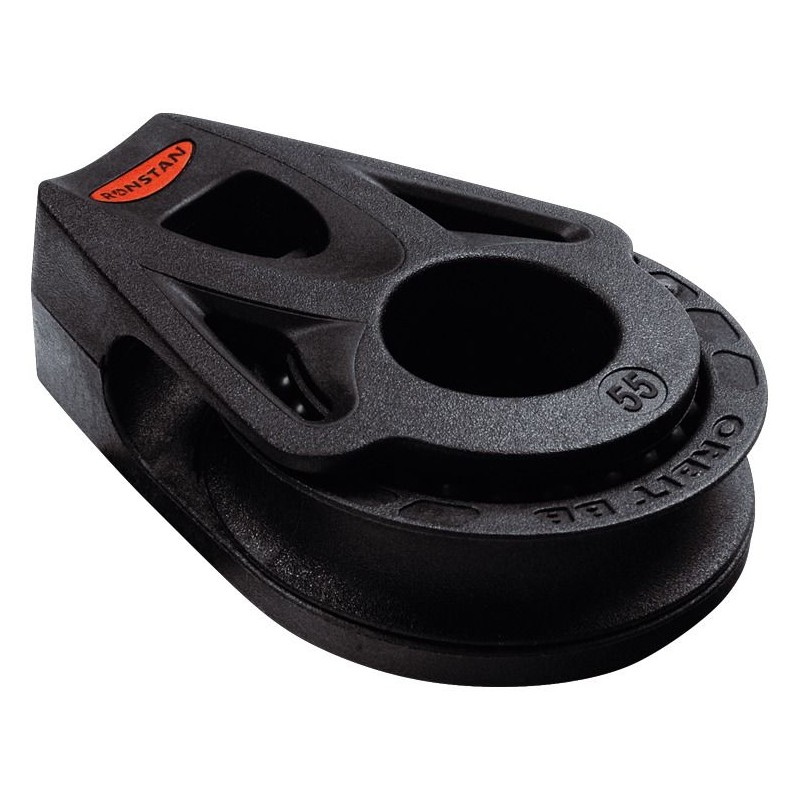

Orbit Schraubblock Serie 55

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 75 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 150 g
Arbeitslast / Bruchlast: 800 / 1600 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 275 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 88 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Black Magic Air-Blöcke
Die leichten und effizienten Black Magic Air-Blöcke sind besonders beliebt auf großen, leistungsorientierten Regatta- und Kreuzfahrtschiffen. Sie sind ideal für häufig beanspruchte Trimmsysteme wie Großsegel- und Spinnakerschoten, Bastache und Fallen. Sie sind in Modellen von 57 bis 150 mm erhältlich, wobei die 57- und 75-mm-Versionen mit geringer Belastung ausgestattet sind.
Widerstandsfähig und leicht
-Wange und Reff aus Aluminium.
-Bearbeitung auf CNC-Maschinen, die ein hohes Verhältnis von Gewicht und Festigkeit garantieren.
Beständig gegen Sonne, Salz und Zeit
Wangen und Reas Hart eloxiert mit PTFE-Behandlung für eine perfekt glatte Oberfläche und maximalen UV-Schutz.
-Verschiedene, voneinander isolierte Metalle verhindern Elektrolysekorrosion.
Minimale Reibung beschleunigt das Manövrieren.
Reibungsarme Lager mit einem zentralen Käfig, der die Torlon®-Rollen getrennt und parallel zueinander hält.
Lager mit unverlierbaren Delrin®-Kugeln, die radiale Belastungen aufnehmen.
Blockierung des Schäkels parallel oder senkrecht zur Seilscheibe oder freies Schwenken, um eine Verdrehung des Seils zu verhindern.
-Einstellschraube, um die Drehung des Schäkels zu erlauben oder zu verbieten.
Optionen für die Befestigung durch Umschlingen
-Durch die Mitte des Reffs und nicht durch den Kopf.
-Die Hauptlast wird von der Mitte der Seilscheibe aufgenommen, wodurch das Gewicht und die Größe der Rolle reduziert werden.
-Patentierte Riemenscheiben mit abnehmbarem Bolzen für die Befestigung an einem Padeye.

SPEZIFIKATIONEN
Ø der Seilscheibe 57 mm
Länge 76 mm
Gewicht 92 g
Max. Bespannungs Ø 12 mm
Maximale Arbeitslast 1134 kg
Bruchlast 2268 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 280 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 390 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 134 g
Arbeitslast / Bruchlast: 800 / 1600 kg

Die Blöcke unserer Carbo-Violin-Reihe sind mit hochfesten Kugellagern mit Präzisionslaufbahnen ausgestattet, die für minimale Reibung sorgen.
Der 40-mm-Violinblock ist die beste Wahl für 3:1- oder 4:1-Fall- oder GV-Züge auf Jollen sowie für Cunningham-Trimmzüge oder baumgestützte Schotzüge auf größeren Booten.
Die 57 mm und 75 mm Carbo Violine ist mit dem Cam-Locking-System ausgestattet.
Der Block kann in 90°-Schritten verriegelt werden oder sich frei um den Drehwirbel drehen.

Durchmesser der Seilscheibe 57 mm
Länge 175 mm
Gewicht 113 g
Durchmesser Schäkel 5 mm
Durchmesser der Leine max. 10 mm
Arbeitslast max 359 kg
Bruchlast 1080 kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattaseglern sowie für die Trimmschoten von Booten aller Größen.

Rea-Durchmesser 57mm
Länge 132mm
Gewicht 96g
Durchmesser Schäkel 5mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 359kg
Bruchlast 1079kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 220 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattabooten sowie für die Trimmschoten von Booten jeder Größe.
Widerstandsfähig und leicht
-Hergestellt aus faserverstärktem Verbundmaterial, das gleichzeitig stark, zuverlässig und leicht ist.
-Durchbrochenes Design, das alle überflüssigen Materialien eliminiert und das Gewicht reduziert.
Beständig gegen Sonne, Salz und Zeit.
-Kugellager, Seilscheibe und Wangen mit UV-Schutz.
Minimale Reibung beschleunigt das Manövrieren.
-Frei rotierende Kugellager und Laufbahnen mit gekrümmter Oberfläche verteilen die Last gleichmäßig und sorgen für zusätzliche Robustheit.

Durchmesser der Rea 57mm
Länge 121mm
Gewicht 178g
Durchmesser Schäkel 6mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 720kg
Bruchlast 1500kg

• Der weltweit leichteste 55 mm Block


• Extrem kompakter Block mit integriertem Bügel


• Backen aus verstärktem Polymer-Kunststoff, genau so widerstandsfähig aber 10 mal leichter als Chromstahl, garantieren hohe Arbeitslasten


• 40% weniger Reibung durch asymmetrisches Kugellager-Gehäuse

Azetalkugellager, Nylonrollen mit Kohlefaser verstärkt

Rollen: Ø 55 / 35 mm
Für Tau: Ø 10 mm
Gewicht: 101 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 235 g
Arbeitslast / Bruchlast: 1000 / 2000 kg
