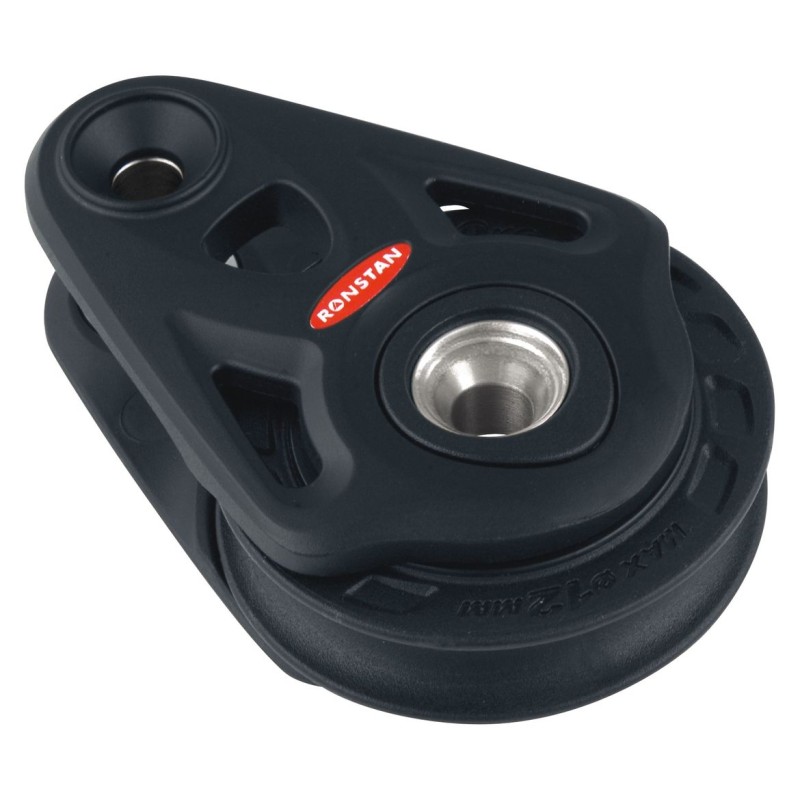

Core Schraubblock Serie 60

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 235 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 150 g
Arbeitslast / Bruchlast: 800 / 1600 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 235 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 390 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Black Magic Air-Blöcke
Die leichten und effizienten Black Magic Air-Blöcke sind besonders beliebt auf großen, leistungsorientierten Regatta- und Kreuzfahrtschiffen. Sie sind ideal für häufig beanspruchte Trimmsysteme wie Großsegel- und Spinnakerschoten, Bastache und Fallen. Sie sind in Modellen von 57 bis 150 mm erhältlich, wobei die 57- und 75-mm-Versionen mit geringer Belastung ausgestattet sind.
Widerstandsfähig und leicht
-Wange und Reff aus Aluminium.
-Bearbeitung auf CNC-Maschinen, die ein hohes Verhältnis von Gewicht und Festigkeit garantieren.
Beständig gegen Sonne, Salz und Zeit
Wangen und Reas Hart eloxiert mit PTFE-Behandlung für eine perfekt glatte Oberfläche und maximalen UV-Schutz.
-Verschiedene, voneinander isolierte Metalle verhindern Elektrolysekorrosion.
Minimale Reibung beschleunigt das Manövrieren.
Reibungsarme Lager mit einem zentralen Käfig, der die Torlon®-Rollen getrennt und parallel zueinander hält.
Lager mit unverlierbaren Delrin®-Kugeln, die radiale Belastungen aufnehmen.
Blockierung des Schäkels parallel oder senkrecht zur Seilscheibe oder freies Schwenken, um eine Verdrehung des Seils zu verhindern.
-Einstellschraube, um die Drehung des Schäkels zu erlauben oder zu verbieten.
Optionen für die Befestigung durch Umschlingen
-Durch die Mitte des Reffs und nicht durch den Kopf.
-Die Hauptlast wird von der Mitte der Seilscheibe aufgenommen, wodurch das Gewicht und die Größe der Rolle reduziert werden.
-Patentierte Riemenscheiben mit abnehmbarem Bolzen für die Befestigung an einem Padeye.

SPEZIFIKATIONEN
Ø der Seilscheibe 57 mm
Länge 76 mm
Gewicht 92 g
Max. Bespannungs Ø 12 mm
Maximale Arbeitslast 1134 kg
Bruchlast 2268 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 68 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 75 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattabooten sowie für die Trimmschoten von Booten jeder Größe.
Widerstandsfähig und leicht
-Hergestellt aus faserverstärktem Verbundmaterial, das gleichzeitig stark, zuverlässig und leicht ist.
-Durchbrochenes Design, das alle überflüssigen Materialien eliminiert und das Gewicht reduziert.
Beständig gegen Sonne, Salz und Zeit.
-Kugellager, Seilscheibe und Wangen mit UV-Schutz.
Minimale Reibung beschleunigt das Manövrieren.
-Frei rotierende Kugellager und Laufbahnen mit gekrümmter Oberfläche verteilen die Last gleichmäßig und sorgen für zusätzliche Robustheit.

Durchmesser der Rea 57mm
Länge 121mm
Gewicht 178g
Durchmesser Schäkel 6mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 720kg
Bruchlast 1500kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattaseglern sowie für die Trimmschoten von Booten aller Größen.
Durchmesser der Rea 57mm
Länge 110mm
Gewicht 87gr
Durchmesser Schäkel 5mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 359kg
Bruchlast 1079kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 220 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind.
Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Block extrem leicht und gleichzeitig robust.
Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Er kann an fast alles angebunden, gelascht oder gespleisst werden.
Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung.
Eine Spectra Leine mit Polyestermantel ist im Lieferumfang enthalten.

BESONDERE MERKMALE
Scheiben Ø: 57 mm
Länge 79 mm
Gewicht: 57 g
Max. Leinen Ø: 11 mm
Max. Arbeitslast: 359 kg
Bruchlast: 1080 kg

Element-Riemenscheiben haben geschmiedete Aluminiumwangen mit komplexen Kurven, die auf extreme Festigkeit ausgelegt sind. Sie sehen sehr modern aus, sind aber dennoch sehr robust. Ihr Design kombiniert die zum Schutz der Seilscheibe unbedingt erforderliche Metallmenge mit einem bewährten Gleitlager. Die Element-Rollen sind in der gleichen Kategorie deutlich günstiger als frühere Harken-Einsteigermodelle. Wangen aus korrosionsbeständigem, hart eloxiertem Aluminium; die Riemenscheibe mit Lager aus robustem, korrosionsbeständigem Verbundwerkstoff für eine lange Lebensdauer.

SPEZIFIKATIONEN
Ø der Seilscheibe 60 mm
Länge 121 mm
Gewicht 175 g
Ø Schäkel 6 mm
Ø Leine max. 14 mm
Maximale Arbeitslast 1100 kg
Bruchlast 2200 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 134 g
Arbeitslast / Bruchlast: 800 / 1600 kg
