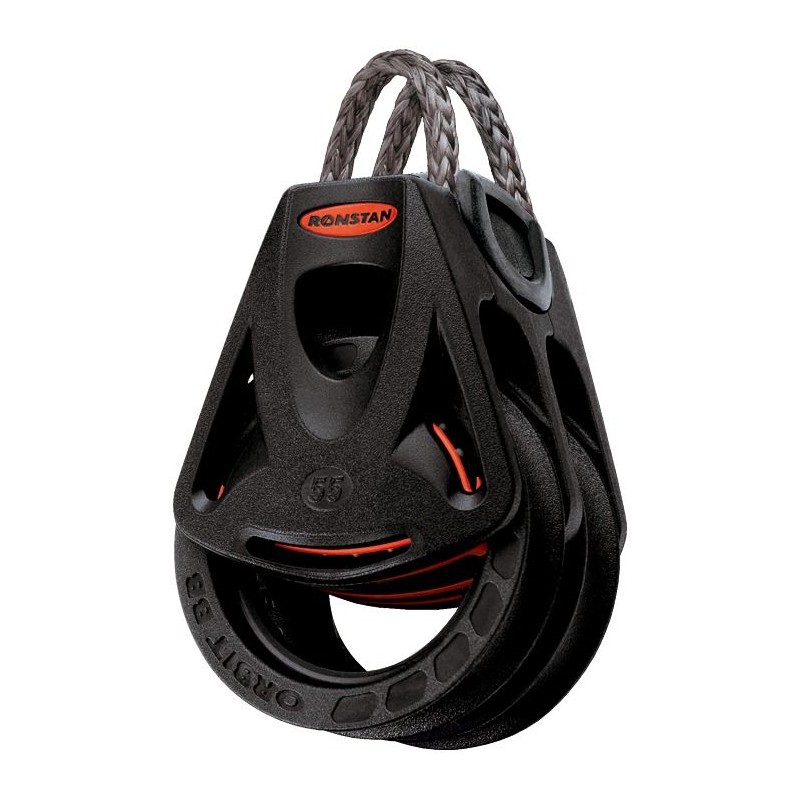

Orbit Block Serie 55, doppelt

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 70 g

Länge über alles: 78

Arbeitslast / Bruchlast: 500 / 1000 kg

Befestigung: 3 x M5

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 220 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Aluminiumrolle auf Torlonnadellager und doppeltes Azetal-Kugellager.

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 75 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 280 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

• Der weltweit leichteste 55 mm Block


• Extrem kompakter Block mit integriertem Bügel


• Backen aus verstärktem Polymer-Kunststoff, genau so widerstandsfähig aber 10 mal leichter als Chromstahl, garantieren hohe Arbeitslasten


• 40% weniger Reibung durch asymmetrisches Kugellager-Gehäuse

Azetalkugellager, Nylonrollen mit Kohlefaser verstärkt

Rollen: Ø 55 / 35 mm
Für Tau: Ø 10 mm
Gewicht: 101 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Die Carbo T2 Blöcke sind die leichtesten Blöcke die Harken je gebaut hat. Sie werden überall eingesetzt wo maximale Performance und minimales Gewicht gefragt sind.
Der Verzicht auf metallene Schäkel oder Nieten und die Verwendung von faserverstärktem Komposit macht den 57 mm Carbo T2 Loop Block extrem leicht und gleichzeitig robust.
Der Loop-Anschlag durch das Block-Zentrum führt die Kräfte direkt zur Scheibe. Dies entlastet die Wangen und erhöht so die Belastbarkeit des Blocks. Der Loop, aus SK75 Dyneema®, wird durch den Kopf des Blocks gezogen und über dem Anker-Zapfen gefädelt. Die Endlos Konstruktion macht die Verbindung besonders sicher. Für den Ein- und Ausbau sind keine Knoten, Spleiße oder Werkzeug nötig.
Delrin® Kugellager in einer gebogenen Lagerschale sorgen gleichmäßige Ableitung der Kräfte, für maximale Belastbarkeit bei minimaler Reibung.

BESONDERE MERKMALE
Scheiben Ø: 57 mm
Länge: 79 mm
Gewicht: 59 g
Max. Leinen Ø: 11 mm
Max. Arbeitslast: 359 kg
Bruchlast: 1080 kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Rolle: Ø 60 mm
Für Tau bis: Ø 12 mm
Gewicht: 180 g
Arbeitslast / Bruchlast: 1000 / 2000 kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattaseglern sowie für die Trimmschoten von Booten aller Größen.
Durchmesser der Rea 57mm
Länge 110mm
Gewicht 87gr
Durchmesser Schäkel 5mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 359kg
Bruchlast 1079kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattabooten sowie für die Trimmschoten von Booten jeder Größe.
Widerstandsfähig und leicht
-Hergestellt aus faserverstärktem Verbundmaterial, das gleichzeitig stark, zuverlässig und leicht ist.
-Durchbrochenes Design, das alle überflüssigen Materialien eliminiert und das Gewicht reduziert.
Beständig gegen Sonne, Salz und Zeit.
-Kugellager, Seilscheibe und Wangen mit UV-Schutz.
Minimale Reibung beschleunigt das Manövrieren.
-Frei rotierende Kugellager und Laufbahnen mit gekrümmter Oberfläche verteilen die Last gleichmäßig und sorgen für zusätzliche Robustheit.

Durchmesser der Rea 57mm
Länge 121mm
Gewicht 178g
Durchmesser Schäkel 6mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 720kg
Bruchlast 1500kg

Diese leistungsstarken Blöcke ermöglichen eine einfache Einstellung, unabhängig von der Windstärke. Die Carbo Air-Reihe besteht aus robustem, verstärktem Verbundmaterial und ist in einer Vielzahl von Modellen von 18 bis 75 mm erhältlich, um sich an alle Segelboote anzupassen: Einfach-, Doppel-, Dreifach-, Vierfach-, Fünffach-, Ratschen-, Geigen- und Transfilerbefestigungen. Diese Blöcke sind ideal für die Groß-, Fock- und Spinnakerschoten von Jollen und Regattaseglern sowie für die Trimmschoten von Booten aller Größen.

Rea-Durchmesser 57mm
Länge 132mm
Gewicht 96g
Durchmesser Schäkel 5mm
Max. Durchmesser der Leine 10mm
Max. Arbeitslast 359kg
Bruchlast 1079kg

Core Blöcke Serien 60 und 75
Die Core Blöcke mit Aluminiumbacken sind für hohe Arbeitslasten ausgelegt (1000 kg für 60 mm Blöcke und 1500 kg für 75 mm Blöcke). Sie sind für diverse Anwendungen auf Booten bis 13 m resp. 14 m vorgesehen.

• Das Azetal-Kugellager nimmt dynamische Lasten auf und reduziert dadurch die Reibung. Hohe statische Lasten werden vom Gleitlager aufgenommen


• Die Core Blöcke sind damit eine interessante Alternative zu herkömmlichen Gleitlagerblöcken.

Azetal-Kugellager kombiniert mit Gleitlager.

Réa: Ø 60 mm
Pour cordages jusqu'à: Ø 12 mm
Poids: 186 g
Charge de travail / rupture: 1000 / 2000 kg

Kugellager, kohlefaserverstärkte Nylonrolle, mit Dyneema-Schlaufe.

Rolle: Ø 55 mm

Für Tau bis: Ø 10 mm
Gewicht: 68 g
Arbeitslast / Bruchlast: 500 / 1000 kg

Die Blöcke unserer Carbo-Violin-Reihe sind mit hochfesten Kugellagern mit Präzisionslaufbahnen ausgestattet, die für minimale Reibung sorgen.
Der 40-mm-Violinblock ist die beste Wahl für 3:1- oder 4:1-Fall- oder GV-Züge auf Jollen sowie für Cunningham-Trimmzüge oder baumgestützte Schotzüge auf größeren Booten.
Die 57 mm und 75 mm Carbo Violine ist mit dem Cam-Locking-System ausgestattet.
Der Block kann in 90°-Schritten verriegelt werden oder sich frei um den Drehwirbel drehen.

Durchmesser der Seilscheibe 57 mm
Länge 175 mm
Gewicht 113 g
Durchmesser Schäkel 5 mm
Durchmesser der Leine max. 10 mm
Arbeitslast max 359 kg
Bruchlast 1080 kg

Kugellager, Kohlefaserverstärkte Nylonrolle, Wirbelschäkel aus rostfreiem Stahl.

Rolle: Ø 55 mm
Für Tau bis: Ø 10 mm
Gewicht: 88 g
Arbeitslast / Bruchlast: 500 / 1000 kg
