Spezial-Blöcke

Arbeitslast/Bruchlast 150kg
Gewicht 0,03kg
Für Tau Ø8mm

Die 16 mm ist die kleinste Rolle von Harken. Sie ist ideal für kleine Kunstfaser-Trimmleinen auf Hi-Tech-Jollen.
Das Lagersystem verwendet Edelstahlkugeln, die in einer Rille gefangen sind, und bietet eine maximale Arbeitslast von 113 kg (250 lb), die höchste auf dem Markt im Vergleich zu Blöcken derselben Größe.
Die Riemenscheibe 442 verfügt über einen Abstandshalter und die Riemenscheibe 404 über einen O-Ring, um das Ende zwischen den intermittierenden Belastungen im Ree zu halten.
Die Modelle 467 und 484 haben eine schmale Seilscheibe, die für Schoten mit sehr kleinem Durchmesser geeignet ist, und einen Kopf mit Öse, der eine Transfilierung ermöglicht. Beide verfügen über das gleiche hochfeste Kugellagersystem. Der Block 484 ist mit einer Bronzescheibe ausgestattet, die seine Langlebigkeit erhöht.
Zu verwenden für :
-Trimmnocken auf Jollen,
-Fallkerne auf großen Booten,
-Baumniederholer,
-Einstellen von Schotwagen,
-Manöver zum Einstellen des Spinnakers,
-Schotstek,
-Cunninghams,
-Schoten für kleine Jollen,
Durchmesser der Rea 16 mm
Länge 76 mm
Gewicht 27 g
Max. Durchmesser der Leine 5 mm
Max. Arbeitslast 113 kg
Bruchlast 544 kg
Ausschnitt 11 X 41 mm
Achsabstand der Schrauben 60.3 mm
Schrauben 4 mm Rundkopf

25mm

Rolle aus Nylatron.

Rolle: ø 45 mm
Für Drahtseil bis: ø 4 mm
Länge über alles: 83 mm
Arbeitslast / Bruchlast: 850 / 1700 kg

Rolle aus Komposit.

Rolle: Ø 35 mm
Für Tau bis: Ø 8 mm
Lochabstand: 75 mm
Ausschnitt: 60 x 16 mm
Gewicht: 119 g
Arbeits- / Bruchlast: 800 / 1600 kg

Nylatronrolle auf Gleitlager.

Länge über alles: 72 (Lochabstand 59 mm)

Ausschnitt: 45 x 19 mm

Rollen: Ø 30 mm
Für Drahtseil bis: Ø 3 mm
Arbeitslast / Bruchlast: 375 / 750 kg

Messingrollen ø 18 mm

Die Harken Fly Blocks mit Transfilage-Befestigung zeichnen sich durch ihre hohe Festigkeit und ihr geringes Gewicht aus. Diese leistungsstarken Blöcke wurden speziell für technisches Tauwerk entwickelt und bieten eine außergewöhnliche Arbeitslast für ihr kompaktes Format. Fly Blocks eignen sich ideal für sportliche Segelboote und Foil-Derivate sowie für gestaffelte Baumniederholer und Achterstagszüge auf Grand-Prix-Regattaseglern.
18 mm
Die 18-mm-Modelle enthalten Edelstahlkugellager mit integrierter Mittelbahn und Niete, ebenfalls aus Edelstahl, und verfügen über Wangen aus faserverstärktem Verbundmaterial.
29 und 40 mm
Die 29- und 40-mm-Versionen verfügen über Kugellager aus Edelstahl mit einem Innenring aus Edelstahl und einem einteiligen Außenring aus Titan. >Sie verfügen außerdem über Wangen aus faserverstärktem Verbundwerkstoff.


BESONDERE MERKMALE
Réa Ø: 18 mm
Länge: 28 mm
Gewicht: 7,2 g
Max. Ø der Seile: 5 mm
Max. Arbeitslast: 125 kg
Bruchlast: 450 kg

Mit dem 29 mm In-Deck Block lassen sich Schoten und Kontrollleinen problemlos auf und unter Deck führen.
Kugellager, Scheiben und Seitenwangen sind UV-stabilisiert und damit besonders langlebig.
Die Seitenplatten aus rostfreiem 316 Stahl tragen die Last und sorgen für hohe Arbeitslast.
Freilaufende Delrin Kugellager sorgen für minimale Reibung.

BESONDERE MERKMALE
Scheiben Ø: 29 mm
Länge: 76 mm
Gewicht: 35 g
Max Leinen Ø : 8 mm
Geeignete Schrauben: 4 mm FH
Lochabstand: 57 mm
Deckssauschnitt: 19 x 44 mm
Max. Arbeitslast: 136 kg
Bruschlast: 907 kg

Bullet Bockrollen werden zum Umlenken von Fallen und Kontrolleinen auf kleinen Booten und Jollen verwendet.

Kugellager, Scheiben und Seitenwangenn sind UV-stabilisiert und damit besonders langlebig.

Die Seitenplatten aus rostfreiem 316 Stahl tragen die Last und sorgen für hohe Arbeitslast.

Freilaufende Delrin Kugellager sorgen für minimale Reibung.

BESONDERE MERKMALE
Scheiben Ø: 29 mm
Länge: 38 mm
Gewicht: 43 mm
Max. Leinen Ø: 8 mm
Max. Arbeitslast: 136 kg
Bruchlast: 907 kg

Der reibungsarme Bullet dreifach-Block lenkt Kontrollleinen nach achtern. Außerdem eignet er sich für kleine 5:1 und 6:1 Taillen. Er ist kompakt und leicht, rasch zu holen und zu fieren, unter hoher und geringer Last.

BESONDERE MERKMALE
Scheiben Ø: 29 mm
Länge: 70 mm
Gewicht: 71 g
Schäkelbolzen Ø: 5 mm
Max. Arbeitslast: 181 kg
Bruschlast: 907 kg

Mit dem 38 mm In-Deck Block lassen sich Schoten und Kontrollleinen problemlos auf und unter Deck führen.
Kugellager, Scheiben und Seitenwangen sind UV-stabilisiert und damit besonders langlebig.
Die Seitenplatten aus rostfreiem 316 Stahl tragen die Last und sorgen für hohe Arbeitslast.
Freilaufende Delrin Kugellager sorgen für minimale Reibung.

BESONDERE MERKMALE
Scheiben Ø: 29 mm
Länge: 89 mm
Gewicht: 64 g
Max Leinen Ø : 10 mm
Geeignete Schrauben: 5 mm FH
Lochabstand: 73 mm
Deckssauschnitt: 24 x 56 mm
Max. Arbeitslast: 136 kg
Bruschlast: 907 kg

Der hochfeste, schwenkbare Führungsblock mit Cam-Matic Currykleme eignet sich, am Mast montiert, für Fallen (z.B. Spi-/Gennakerfall) und Kontrolleinen.
Oder als “headknockers”, auf Jollen und Strand-Kats, für eine direkte Großschotführung vom Baum.
Lochabstand und Nietengröße entsprechen jenen der Classic Versionen, was einen Upgrade leicht macht.
Die Cam-Matic Curryklemme (H150) ist auch kopfüber montierbar.

BESONDERE MERKMALE
Scheiben Ø:40 mm
Länge: 112 mm
Gewicht: 186 g
Max. Leinen Ø: 10 mm
Max. Arbeitslast: 136 kg
Bruchlast: 430 kg

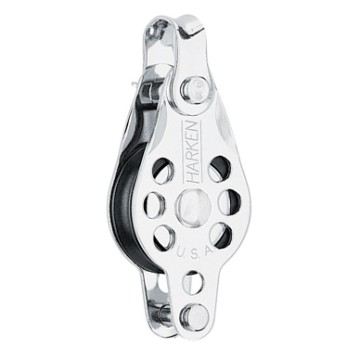

Leichte Seilrollen mit geringer Reibung ermöglichen das Durchziehen von Metallseilen und hochfesten Trimmhöckern auf Booten aller Größen.
Hochfeste Lager aus Verbundwerkstoff für axiale Belastungen. Hart eloxierte, PTFE-behandelte Rea Für zusätzliche Festigkeit und erhöhte Beständigkeit gegen elektrolytische Korrosion.
Die 25-mm-Seilrollen sind mit reibungsarmen Anlaufscheiben ausgestattet. Die Seilrollen für 38 mm und 51 mm Seile sind mit seitlichen Kugeln zwischen der Seilscheibe und den Wangen ausgestattet, um die Reibung zu minimieren, die durch die Fehlausrichtung der Seile entsteht.
Die Seilrolle 466 ist mit einem Gabelkopf und einer Ringöse ausgestattet, die die Herstellung von Wachflaschenzügen, Fallen und Einstellhöckern ermöglichen.
Diese Art von Blöcken findet man bei 505 und Tempest, um die Spannung der Wanten beim Segeln zu regulieren.
Durchmesser der Seilscheibe 25 mm
Länge über alles 67 mm
Gewicht 35 g
Max. Ø Schäkel 5 mm
Max. Durchmesser der Leine 4 mm
Max. Durchmesser des Seils 3/32 inch oder 2 mm
Max. Arbeitslast 454 kg
Bruchlast 907 kg
Z.B. Laser XD Niederholer Wenn der D-Schäkel entfernt wird, können 2 Niederholerschlüssel montiert werden...... wenn einer bricht... kann der zweite schnell eingehängt werden.

40mm Dynamic
L 76mm
Gewicht 95g
Breaking load 700kg
Ø tauwerk 6 -10mm

Haricot-Block für eine Laser Holt Jollenkreuz-Pantry (HA278)

Miniblock stehend
Rolle: ø 19 mm
Für Tau bis: ø 5 mm
Breite über alles: 38 mm (Lochabstand: 26 mm)
Höhe: 29 mm
Arbeitslast / Bruchlast: 250 / 500 kg

seitliche Befestigung

Réa: Ø 13 mm
Pour câble jusqu'à: Ø 2 mm
Pour cordage jusqu'à: Ø 4 mm
Longueur hors-tout: 35 mm
Charge de travail / rupture: 150 / 450 kg

Nub® ist eine kugelförmige Reibscheibe, die sehr hohen Belastungen standhält.

Dyneema Ersatzschlaufe
Für einfache Orbit Blöcke und Violinblöcke Serie 40.

Rolle: ø 16 mm
Für Tau bis: ø 4 mm
Länge über alles: 30 mm
Arbeitslast / Bruchlast: 150 / 300 kg

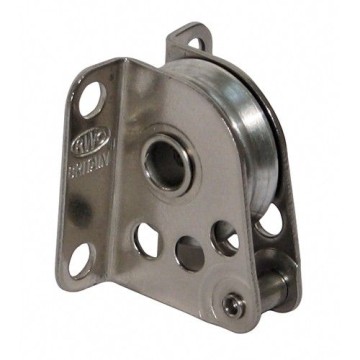

RWO drahtseilblöcke zum einbauen, 25mm Ø3-5mm

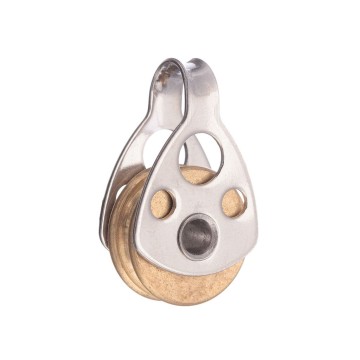

RWO Einfachblock mit Bügel 18mm Ø3-4

Diese Blockserie erhalten Sie mit Kunststoffrollen, Carbonrollen oder Messing-rollen.Das Gehäuse ist aus poliertem Edelstahl

L 53mm
Gewicht 28g
BRL 850kg
Ø Tauwerk 6mm
